產品優勢：

能與TSP303隧道地質超前預報儀”進行PK的產品。新增隧道超前探水功能：通過“震電效應”原理，可以對含水體進行超前預報。

一、原理介紹

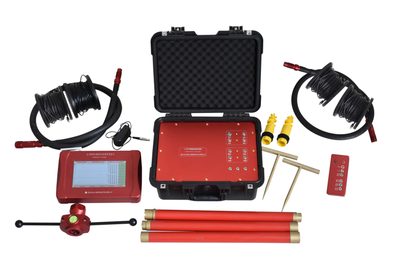

TSEP(Tunnel Seismic eletric Prediction)隧道地質超前預報系統是在充分吸收國內外先進技術的基礎上而創新研發的三維地震反射和震電效應一體化探測的綜合超前預報儀，它利用地震反射和震電效應等綜合物探方法同時為隧道（洞）施工、地下礦藏和洞穴開挖前提供幫助，其目的在于迅速超前地提供在開挖周?chē)�及前方的三維空間的工程地質和水害預報。震電效應法是對地震反射法的水文信息的完善及補充。

1、地震反射法:是工程物探中常用的方法之一，是目前國內外隧道超前預報采用的主要方法，隧道地震反射法采用多波多分量高分辨率地震反射法。地震波在設計的震源點（通常在隧道的左或右邊墻，大約 12～24 個炮點）用小量炸藥激發產生。當?shù)卣鸩ㄓ龅綆r石波阻抗差異界面（如斷層、破碎帶和巖性變化等)時，一部分地震信號反射回來，一部分信號透射進入前方介質，反射的地震信號將被高靈敏度的地震檢波器接收。數據通過采集、分析軟件處理，揭露隧道開挖面前方的地質信息，便可了解隧道工作面前方地質體的性質（軟弱帶、破碎帶、斷層、含水等）和位置及規模�？梢詮挠^測系統的布置、提取、分析、處理和解釋方法等方面進行多方式設計和應用研究，形成種具有不同特點的超前預報方法技術。

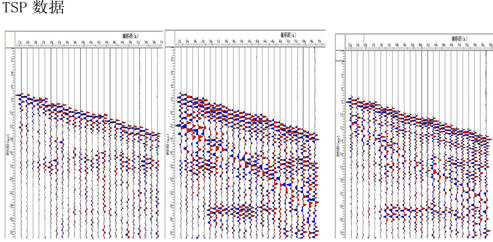

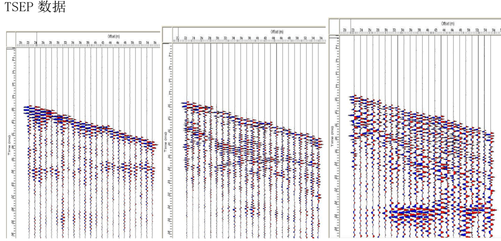

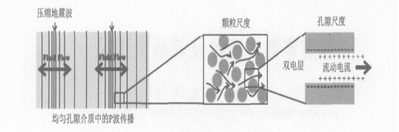

2、震電效應法:指在彈性波場作用下大地電磁場特性發生變化，具體地說，就是當孔隙飽和介質內傳播著彈性波時，介質中會出現交變電位差和巖石電導率變化，這完全是在彈性波激發下才產生的，其逆效應亦存在這種場的相互作用效應是地球物理勘探領域中正在研究和開發的一個新的方向。

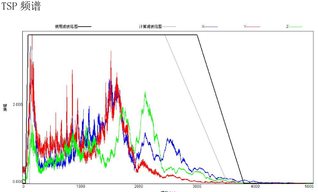

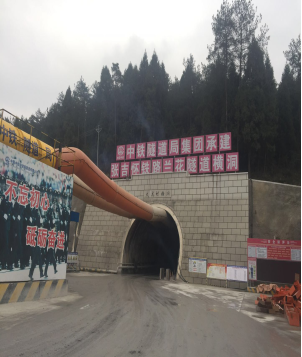

陽安二線胡家壩隧道進口DYK171+185掌子面

地震波法超前地質預報成果報告

一、隧道地震波超前預報原理及現場工作

1．探測原理

隧道地震彈性波法超前預報原理是利用地震反射波和繞射波原理，對隧道掌子面前方的地質條件進行探測。由震源產生的地震波向隧道前方傳播的過程中，遇到巖體中相對大的聲阻抗界面會產生反射波，遇到相對小的聲阻抗界面會產生繞射波，統稱為地震回波。利用設備采集隧道圍巖中界面的地震回波，通過專業處理系統提取回波的界面位置、空間分布、回波極性和回波能量等信息，并結合隧道地質勘察資料綜合分析，實現隧道地質超前預報目的。

現場需要采用三分量檢波器實現空間地震回波的矢量檢測和縱橫波采集，保證處理系統利用多波多分量進行全波震相分析和極化波計算，獲得2維和3維空間的偏移歸位圖、斷面掃描圖，獲得界面回波位置和界面空間分布，以及界面間巖體性質等預報資料。

2．預報系統及現場實施情況

本次隧道地震超前地質預報工作，采用TSEP隧道地質超前預報系統進行。武漢長盛工程檢測技術開發有限公司超前地質預報項目組于2018年11月19日進場開展工作，當日完成數據采集工作，2018年11月22日提交電子文檔資料。

3. 預報數據采集工作

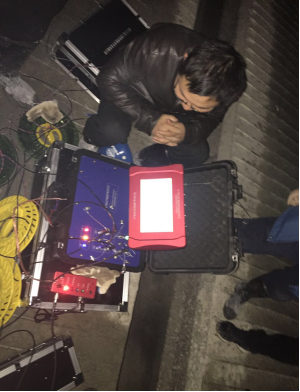

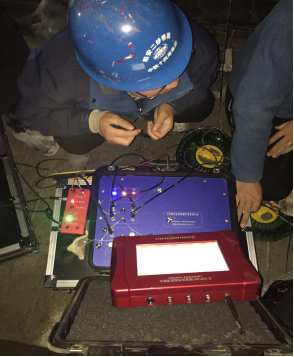

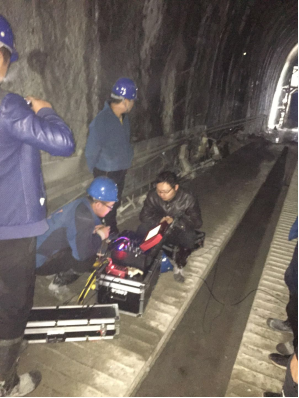

數據采集工作包括：激發孔和接收孔的布置、藥卷同步信號制作、接收探頭安裝、儀器采集參數設置和隧道施工地質調查5個內容。

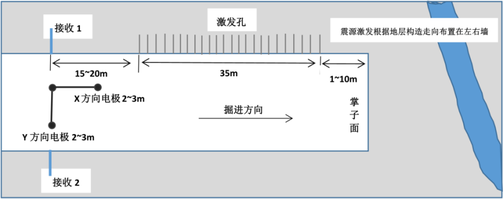

① 激發孔應選擇在構造界面與隧道夾角小的一側洞壁，離掌子面1至5米開始，高度1米左右，以1.5米間距連續布置24個。之后退20米至30米在隧道左右洞壁的相同里程各布置一個接收孔。接收孔深度均為1.8米，激發鉆孔深度為1.5米，接收孔水平布置，激發孔向下傾斜，傾角約10⁰～15⁰，以方便注水，接收孔向上傾斜，傾角約為5⁰～10。⁰

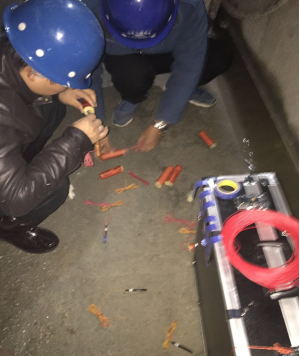

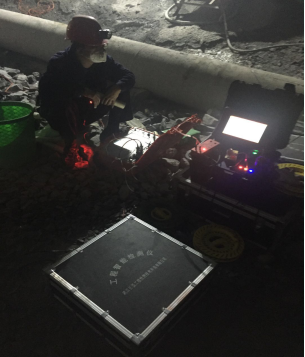

② 炸藥激震的同步信號采取開路觸發方式，即爆炸的同時觸發儀器采集，保證地震波信號的時間精度。藥量控制在75克至100克，各孔藥量一致，如果采用高爆速炸藥有利于產生高頻地震波信號。

③ 接收探頭采用定向工具安裝和采用黃泥直接耦合鉆孔壁，有利于提高接收信號的信噪比。

④ 儀器采集參數設置的原則：軟巖采樣率選擇125ms檔, 硬巖采樣率選擇62.5ms檔，通過選擇采樣點數保證地震記錄長度不小于200ms。

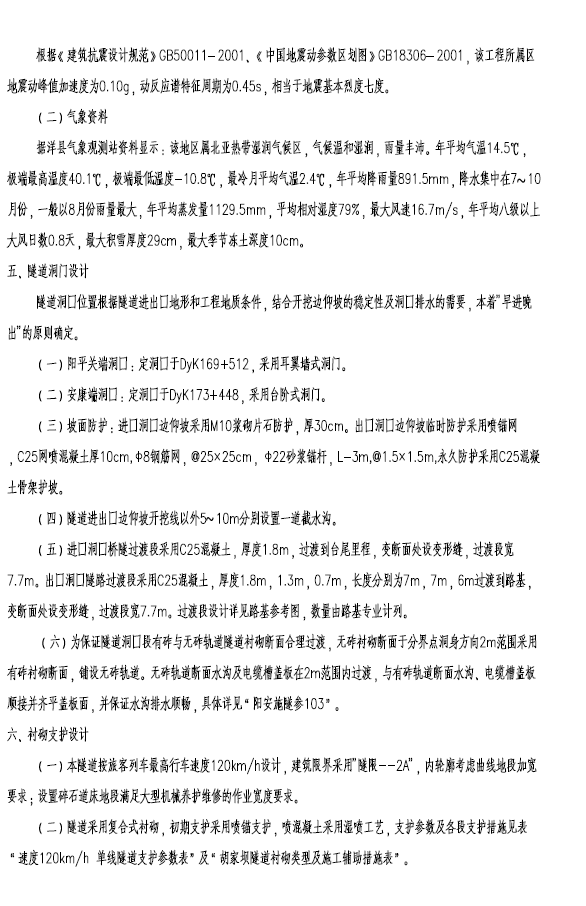

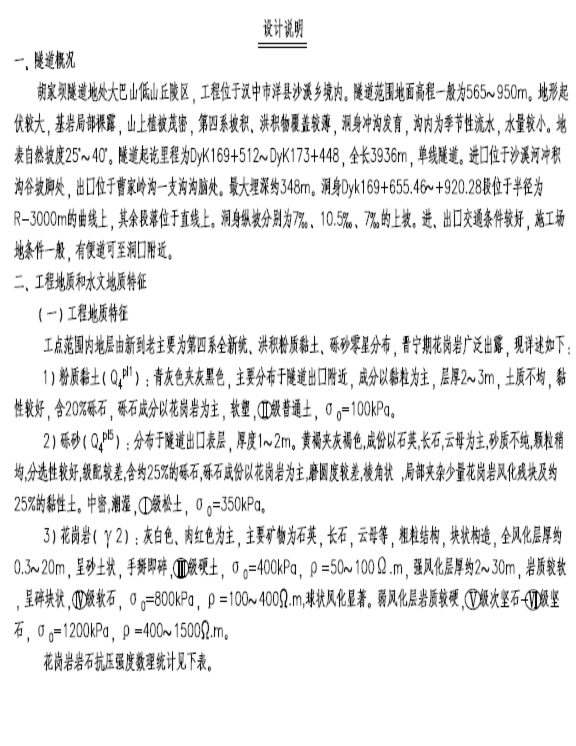

⑤ 施工地質調查針對炮孔段和掌子面巖體進行，詳細記錄巖體的工程地質和水文地質特征，認真填寫《現場數據記錄表》。

4.現場數據記錄表

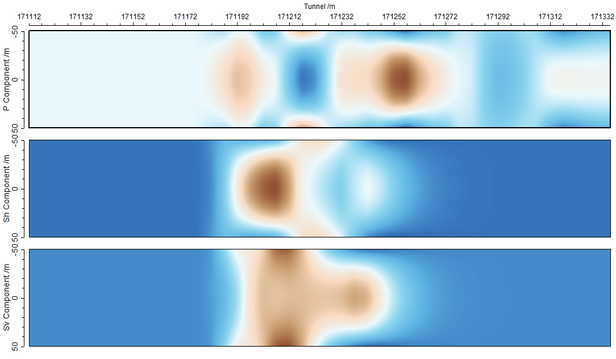

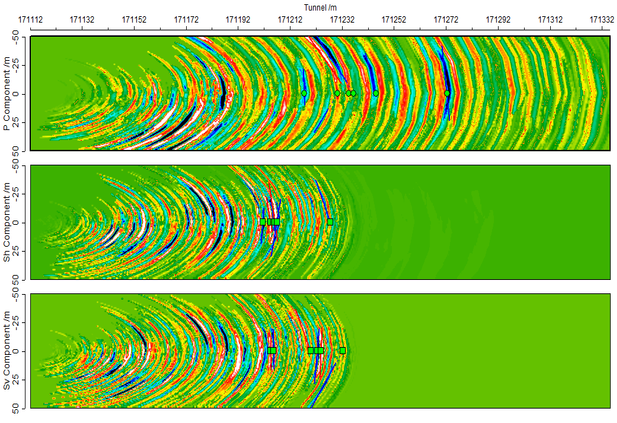

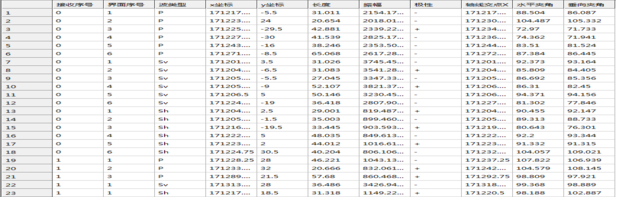

二、地震波超前預報成果圖

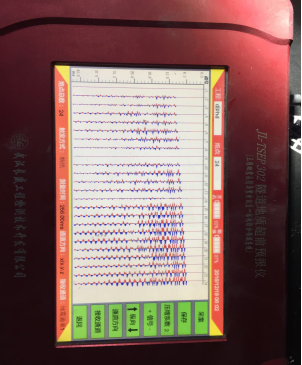

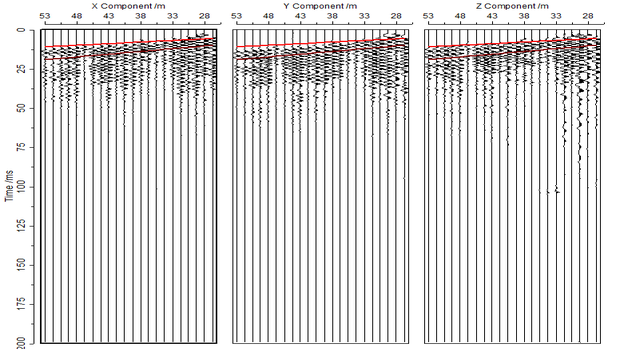

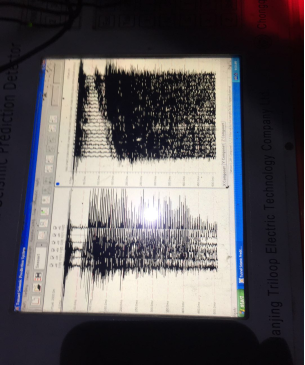

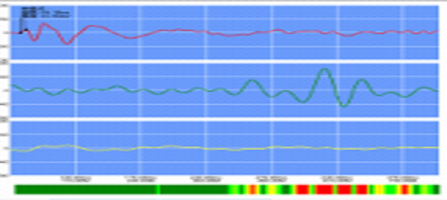

1、同側地震波三分量原始記錄圖

、超前預報數據質量評估

由地震波三分量原始記錄可見：地震縱波同相軸初至明確，橫波同相軸的幅度和頻率明顯區別于縱波，縱橫波同相軸的速度具有明顯差別而分離清晰,據此認為現場采集的地震波三分量記錄屬于優良記錄。

四、預報結論與施工建議

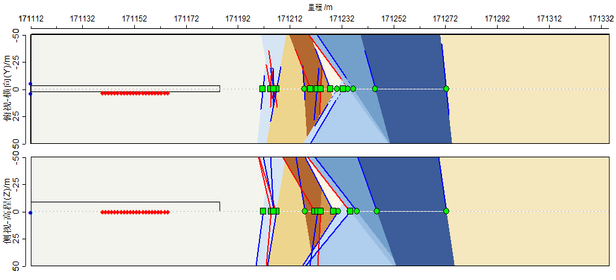

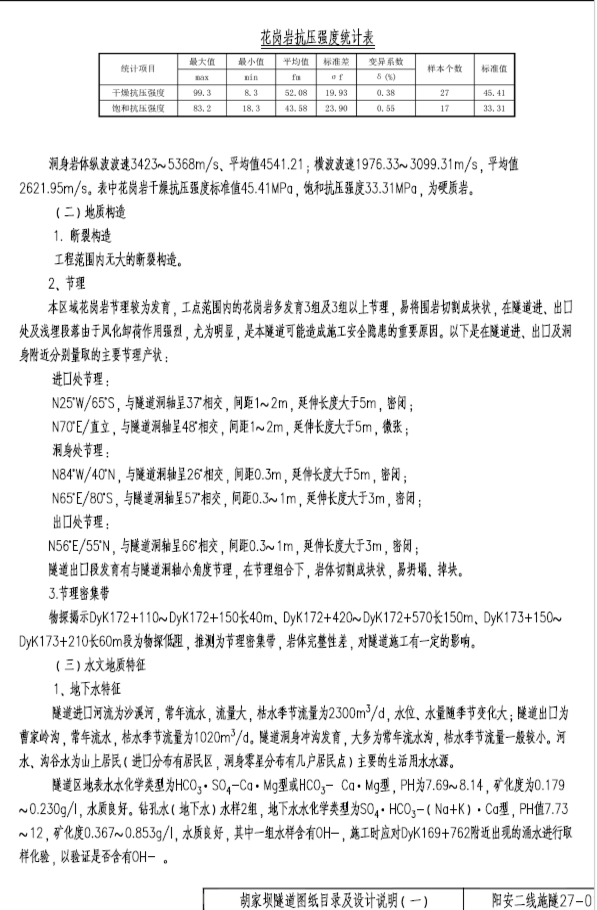

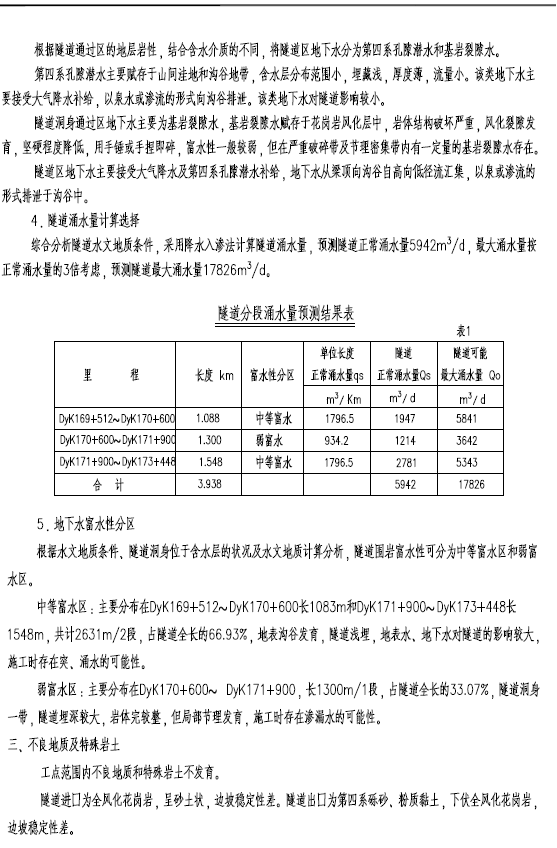

通過對施工開挖揭示地質情況及地震超前預報成果的綜合分析，對掌子面前方DYK171+185～DYK171+335段150米范圍的隧道圍巖情況預測結果與施工建議如下：

DYK171+185～+335段，長度150米

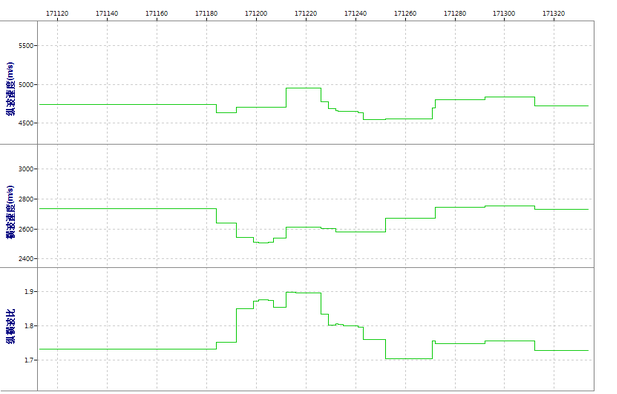

該段巖體縱波速度約4520～4900m/s，橫波速度約為2500～2750m/s，縱橫波速度均與當前開挖段相差不大，表明該預測段巖石條件與當前開挖段類似。結合掌子面現場開挖情況推斷該段巖石以弱風化巖石為主，巖石節理裂隙發育，巖體較破碎，穩定性較差，施工時應注意防止掉塊及局部坍塌。

其中DYK171+183～+191段、存在縱波負反射界面，推測此處節理裂隙很發育或存在軟巖夾層，巖石破碎，圍巖穩定性差，施工時應做好支護措施，防止小規模坍塌；

DYK171+228～+272段縱波存在弱反射界面，正負反射交替出現，推測此處存在一定小規模裂隙組合，圍巖完整性與穩定性較差，施工時應注意防止坍塌；

由于隧道掌子面距離炮點距離較遠，因此波阻抗比較大DYK171+280里程后的數據不能作為分析依據。

五、下次預報工作建議：

為保證超前預報數據采集質量及預報效果，在配合地震波超前地質預報鉆孔施作時建議施工單位應有專人現場督促檢查鉆孔情況，嚴格按照預報單位提供鉆孔技術參數進行鉆探，保證全部鉆孔滿足地震超前預報的技術要求，施工中加強對預報的驗證，并及時反饋信息，以便預報工作進行改進，提高預報準確程度。

                                                  武漢長盛工程檢測技術開發有限公司

                                                    超前預報小組

                                                    2018-11-22
