武漢長盛煤安科技有限公司基于多項自主發明專利技術，專門設計開發出鉆孔三維探測瞬變電磁儀，主要用于礦山、地鐵、高鐵、公路、水利等隧道掌子面前方及隧道側壁的地質（水文地質）探測，也可用于礦藏體探測。

YCSZ6.4礦用鉆孔瞬變電磁儀利用地質鉆孔、巷道、隧道掌子面超前鉆孔，探測鉆孔周圍半徑30m范圍內的地質（水文地質）情報資料，為地質勘察、巷道、隧道掘進施工提供安全保障。該儀器具有發射電流大，抗干擾能力強、探測距離長、接收分辨率高、測量精度高、體積小、重量輕、攜帶方便、實時網絡上傳等特點。

工作原理

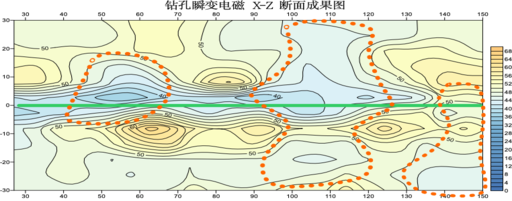

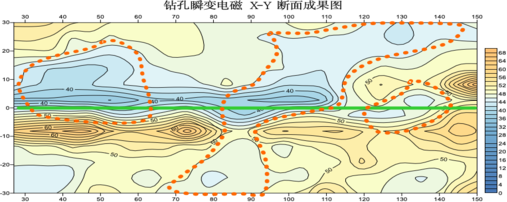

YCSZ6.4礦用鉆孔瞬變電磁儀工作原理是由“鉆孔瞬變電磁探管（后簡稱探管）”自發射脈沖電流并通過發射裝置產生一個瞬變電磁場（一次場），當該電磁場傳播遇到不同介質時產生渦流場。當外加的瞬變電磁場撤銷后，這些渦流場釋放出能量（二次場），利用探管接收裝置測量接收到的二次場的感應電動勢。通過對鉆孔接收到的二次場的衰變信號進行數據處理，反演解釋成圖，得出鉆孔周圍的含水?dāng)鄬�、裂隙水、溶洞含水、采空區、地質結構等情況。

3.2技術特點

1.       可實現鉆機推送、手推桿推送，兩種方式采集，自由選擇。其中鉆機推送方式采集對探測的鉆孔深度無限制。

2.       鉆孔瞬變電磁探管，鉆孔內發射，鉆孔內接收，形成三維觀測系統；避免外界金屬等干擾體。

3.       鉆孔瞬變電磁探管沿鉆孔為軸線形成X、Y、Z三接收分量，鉆孔徑向探測能力強，可實現鉆孔周圍360°空間全方位探測。

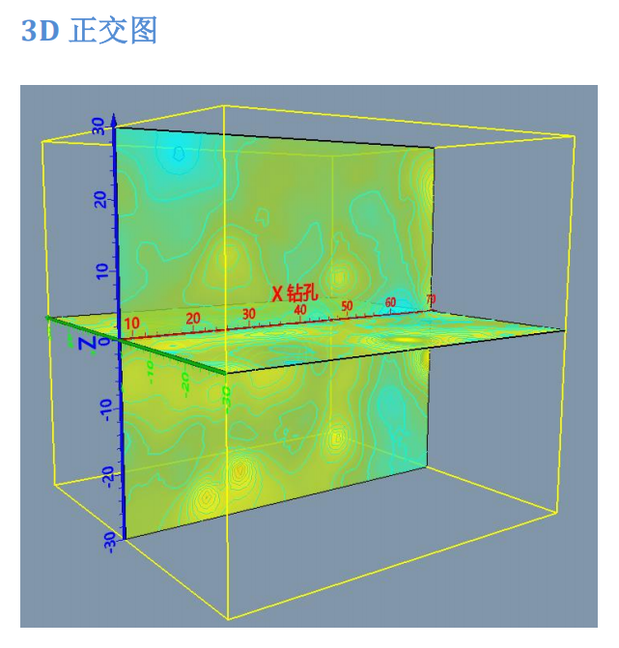

4.       探管配備高精度電子羅盤，實時記錄孔內方位角、俯仰角和橫滾角的變化角度，探管的變化角度與瞬變電磁三分量探測數據融合，實現異常體探測方位的標定，形成巷道前方三維探測分析效果。

5.       發射電流穩定，性能卓越，探測距離遠（探測鉆孔周圍半徑30米）。

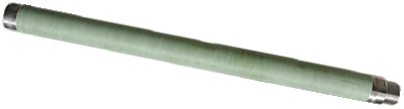

6.       電路集成度高，探管集接收和發射功能于一體，結構緊湊、體積小、重量輕、攜帶和操作方便。

7.       高分辨率真彩顯示屏，觸摸屏和鍵盤輸入方式，中文操作界面，觸摸顯示，智能機型，容易上手操作。

8.       作為新一代智能物探裝備，具備互聯網接入及云計算功能，支持遠程技術服務，探測及解釋處理高效。數據可實時網絡上傳。
