ZTR 礦用地質雷達 無線存儲式

一、儀器功能：

礦用地質雷達是利用鉆孔雷達反射成像原理進行鉆孔周圍的地質探測。探測鉆孔周圍半徑0～30米范圍的地質情況（探測距離視巖層性質而定）。

二、儀器用途（應用范圍）：

適用于礦山、公路、鐵路、水利及國防等工程的鉆孔周圍地質探測及隧道地質鉆孔超前探測，主要探測內容有斷裂帶探測、空洞探測、含水地層探測、軟弱巖層探測和巖層等探測。

三、儀器原理簡介：

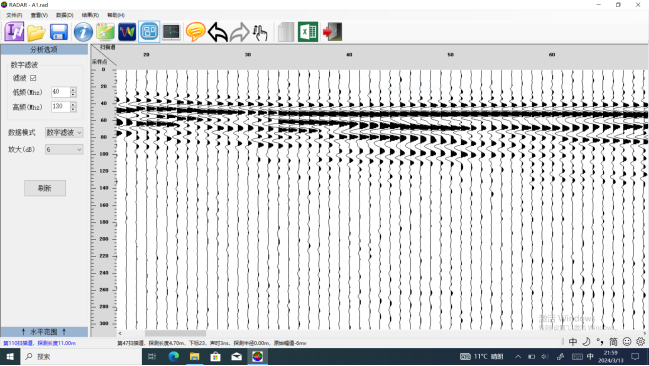

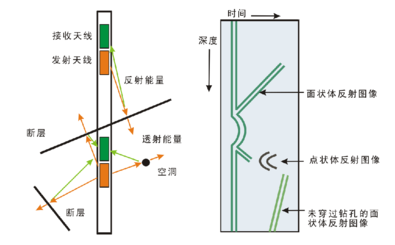

礦用地質雷達是利用鉆孔進行鉆孔周圍地質鉆孔雷達反射成像原理，它包括雷達發射接收天線和主機。天線通過光纖與主機相連并進行數據采集、存儲、顯示、處理分析成像。雷達發射接收天線放置鉆孔中并以一定的速度掃描探測成像，它向鉆孔周圍360度空間發射和接收反射信號；僅從一個鉆孔探測的圖像就可以計算分析反射體的距離，反射體是否是面狀的，立體狀的以及確定平面體和鉆孔的夾角等。

地質雷達是目前工程地球物理方法中分辨率最高的探測方法之一,由于地質雷達發射較高頻率的電磁波信號至使探測分辨率較高，但它的探測深度就受到較大限制，一般都在10～20m之內。同時在隧道掘進迎頭面進行地質雷達探測時易受隧道中的金屬構件、機電設備、機具、電線等產生的嚴重干擾；因此，地質雷達一直在隧道超前探測技術中不是主要方法。

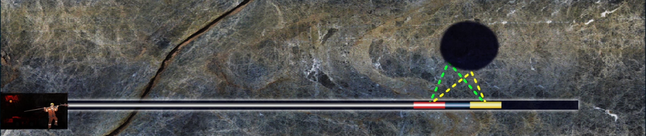

  鉆孔雷達是在鉆孔中對四周進行探測，而鉆孔孔內周圍圍巖單一，沒有掘進機、錨桿支護等各種金屬設施的干擾，這樣，鉆孔雷達的探測準確性好，分辨率高；探測范圍是以鉆孔為中心、以10～20米為半徑、以鉆孔深度為高度的圓柱體，能很好的滿足巷道地質超前探測的要求；同時也很好的解決了地質雷達探測深度不夠的問題。

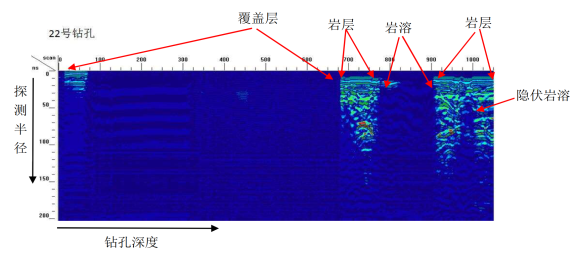

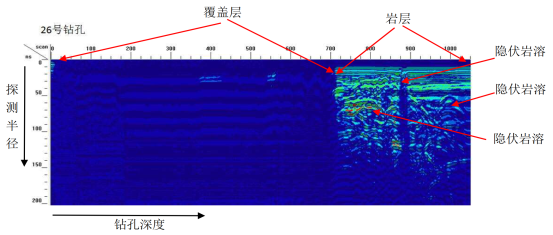

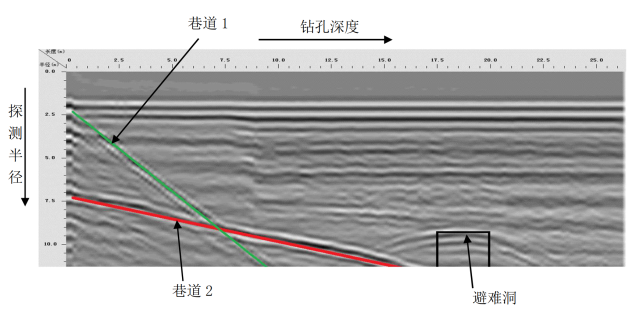

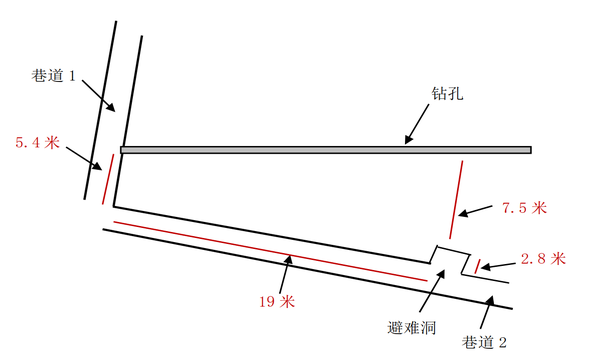

     因此，利用巷道掘進面迎頭的一個鉆孔就可以實現巷道地質超前三維精細探測問題。
