YZG6.4礦用鉆孔軌跡測量?jī)x利用三軸磁敏元件測量鉆孔方位和傾角，并使用三軸加速度計等先進的硬件和軟件校準算法對大范圍內的傾斜角進行校準計算，并使得在極其惡劣的環境下也能提供準確的傾角和方位數據。

本儀器高度集成，小巧輕便，測量精度高、穩定性好。既可無線自測自存，簡單方便；也可借助專配的導向與推進裝置推進，適用性好。探筒直徑小，適用于直徑更小的鉆孔。

一、應用范圍：

適用于無鐵套管的所有直徑42mm以上的水平孔、垂直孔或傾斜孔等所有鉆孔軌跡、深度的精確測量，主要功能如下：

（1）地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔軌跡測量；

（2）鉆孔方向及定向鉆進的造斜精度測量；

（3）對接巷道導向鉆孔軌跡精確測量。

二、主要技術特點：

（1）防爆類型：礦用本質安全型（MA標識），防爆標識“Exib I；

（2）外殼防護：IP54，防水、防塵和防震性能良好；

（3）測點控制：按時間或深度任意設置，自動測量?jī)A角，方位角和深度值；

（4）工作模式：無線工作模式；

（5）推進方式：探筒既可與鉆桿配接，也可用專配接的導向與推時裝置，進行推進測量；

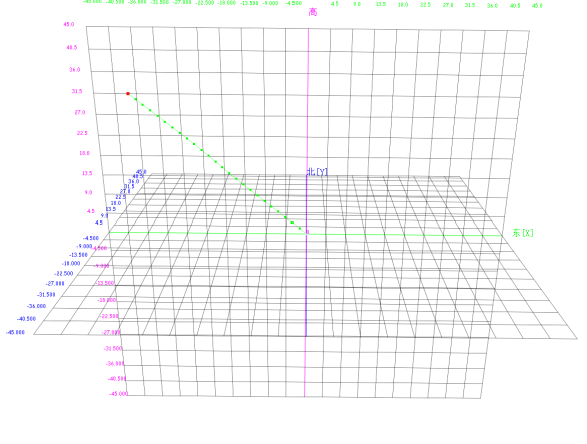

（7）便攜式主機，現場成圖顯示二維測斜數據；

三、主要技術指標：

（1）傾角測量范圍：-90°～+90°；

（2）傾角精度：±0.1°；

（3）方位角測量范圍及精度：0°～360°，±0.5°；

（4）探頭允許橫滾角度：360°；

（5）深度精度：0.5mm，分辨率:0.1mm；

（6）探管直徑：Ф28mm；

（7）探管耐壓：12MPa；

（8）存儲容量：4G存儲，可存儲2000個鉆孔數據；

（9）工作溫度：-10℃～+65℃；

（10）額定工作電壓：6.4V，工作電流：＜70mA；

（11）可測鉆孔深度≥100m；

（12）測點間隔:1-60S可調；

（13）接口：USB接口；

（14）探頭電壓顯示：專用探頭電壓指示器；

（15）同步主機顯示方式：液晶屏；

（16）記錄方式：自動采集，無線采集；

（17）供電電源：主機、探筒均采用可充電磷酸鐵鋰電池組，連續工作時間不小于10小時；

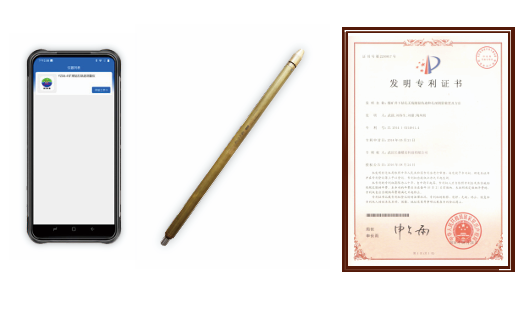

（18）外形尺寸：主機 約215×164×52mm，探筒Φ28×850mm

（19）重量：主機≤2kg，探筒≤2kg

（20）通訊接口：USB2.0；
