一、系統介紹

（KJ1078 煤礦微震監測預警）微震與電磁法耦合的礦井水害監測預警系統是由中國礦業大學（北京）、國家煤礦水害防治工程技術研究中心及武漢長盛煤安科技有限公司聯合研制的一套多參數、一體化、綜合的監測預報系統。該系統能實現數據實時自動采集、自動分析、自動定位等；并能獲取災害孕育全過程的信息、特征和規律，為監測范圍內巖體穩定性評估、災害預警預報提供依據。礦井頂?shù)装逋凰�監測預報系統及方法已獲國家發明專利（專利號：ZL201310460139.X)，中國地質學會十大科技進展獎1項，國家科技進步二等獎1項。

該監測系統是通過觀測分析巖石活動過程中所產生的巖體聲發射、微小地震與及伴生的電磁脈沖信號來監測巖體活動的過程及地下巖體的地球物理特征。在采動區的巷道內布置多組檢波器，實時采集微震與電磁信號，經過數據處理后，采用震動定位原理和各種計算分析方法，可以確定巖體破裂發生的強度及空間位置，并在三維空間上顯示出來。因此，利用聲發射、微震與電磁耦合多參數一體化綜合監測技術與傳統的技術相比，具有以下優點：

● 實時監測，能夠及時發現微地震事件并確定其位置；

● 動態監測，可實現長時間的連續監測；

● 空間監測，可在觀測的范圍內進行三維空間定位；

● 瓦斯水害監測，利用微震與電磁耦合監測可以監測微震發生時是否有瓦斯水害發生。

二、系統構成

微震與電磁法耦合的礦井水害監測預警系統主要由硬件和軟件兩部分構成：

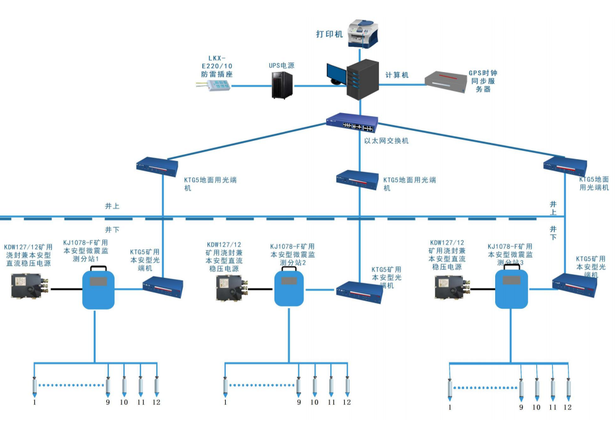

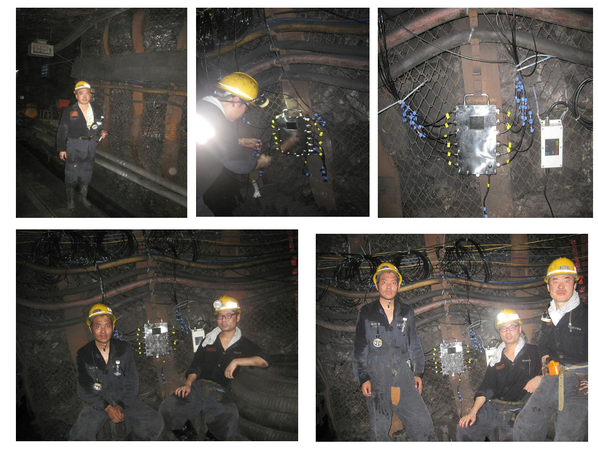

硬件部分：主要包括特制傳感器、采集儀、環網交換機和數據服務器，拓?fù)浣Y(jié)構如圖1所示；

軟件部分：主要包括采集儀配置軟件、采集儀通訊軟件、聲發射微震電磁系統數據傳輸軟件、聲發射微震電磁系統配置與監控軟件、波形實時動態監測軟件、圍巖災害孕育過程微震信息實時辨識與分析軟件、圍巖災害孕育過程信息三維動態顯示軟件。

三、系統功能

微震與電磁法耦合的礦井水害監測預警系統主要功能包括：

● 微震與電磁信號24小時實時無遺漏采集；

● 微震與電磁信號自動濾波與識別；

● P波和S波自動拾取；

● 微震源自動定位；

● 微震源精細定位；

● 連續歷史信號查詢；

● 震動與電磁信號自動繪圖；

● 信號采集模式選擇；

● 定位信息與災害風險區三維動態顯示；

● 采集儀配置與監控；

● 微震與電磁系統配置與監控；

● 數據流監控、端口配置與監控；

● 微震與電磁波形實時顯示（虛擬示波器）；

●能量、轉角頻率、體變勢、地震局、震源半徑、震級、視體積、視應力等地震學參數自動計算。

              聲發射及微震動傳感器                          電磁監測傳感器
