隨掘智能超前地質精細探測新技術與設備

（ DTC12.8礦用隨掘地質超前探測儀 ）

一種功能強大的隨掘隨探智能探測系統

一、順應國家政策和行業需求

巷道掘進是最易發生煤礦安全事故的工序之一，其中隱伏在煤層及其圍巖內的地質異常體，如小斷層、采空區、陷落柱活化、煤與瓦斯局部應力集中等，是誘發災害事故的主要因素。目前，針對掘進巷道側幫與前方地質異常體的物探方法主要有：瞬變電磁法 、直流電法 、反射震波法 、反射槽波法等。但是目前巷道的物探方法均需要在停止掘進機作業的條件下開展探測施工，有的甚至要求掘進機回退一定距離以減少對探測結果的影響。這就造成了探測作業和采掘作業的不協調，即“探掘失調”問題，嚴重影響掘進效率。

當前，我國礦井正向著智能化、無人化開采階段邁進，需要在不間斷掘進作業的條件下，實時完成巷道前方和側幫地質異常體的探測，需要探明巷道前方和側幫的地質構造和水文地質等情況。

國家《智能化煤礦建設指南（2021年版）》中對地質保障系統要求，建立實時數據更新的地質與工程數據高精度融合模型，實現礦井地質信息的透明化。推廣智能采掘工作面的隨采智能探測、隨掘智能探測與監測的技術設備，研發示范智能鉆探、智能物探、智能探測機器人等新技術、新設備，形成基于高精度動態地質模型。

二、融合多技術優勢的隨掘隨探智能探測系統

融合電流聚焦、震電效應探水、隨掘隨鉆地震探測各自技術優勢，可實現：

① 遠近探測結合、多方法融合一體、由傳統物探探測預報演變?yōu)閿M監測方式預報，最終形成由反復探測驗證、云數據、自動分析、精細、三維探測的巷道前方地質和水文等地質參數動態信息。

② 現場探測工作從原來只能由專業技術人員才能完成的工作創新到只需由一般掘進工人就能完全勝任做好的探測工作。

③ 現場探測方式從原來必須停止掘進并避讓才能進行探測的方式演變成隨掘進行探測和隨時就能進行探測的方式。

④ 探測模式由傳統的探測與預報有延時的不便于追蹤的模式提升為基于網絡的實時的將探測工作“化整為零”的技術藏身于全民的探測模式。

三、隨掘隨探原理介紹

1、隨掘地震和震電效應探測

針對地質構造的主要探測方法是地震類的探測，這就要求不能再使用炸藥作為震源，而是將掘進機在掘進過程中切割巖石產生的震動作為震源，利用連續的震動波遭遇地質異常體時產生的回波實現巷道前方和側幫的地質構造探測。同時觀測掘進機在掘進過程中的震動而產生的“震電效應”信息來探測水文地質情況；

震電效應法指在彈性波場作用下大地電磁場特性發生變化，具體地說，就是當孔隙飽和介質內傳播著彈性波時，介質中會出現交變電位差和巖石電導率變化，這完全是在彈性波激發下才產生的，其逆效應亦存在這種場的相互作用效應是地球物理勘探領域中正在研究和開發的一個新的方向。

　　2、隨掘電流聚焦激發極化探測

針對水文地質的主要探測方法是電法類的探測，這就要求不能再使用傳統的直流電法和瞬變，而是采用將探測設備架在掘進機上的隨掘的電流聚焦的偽隨機頻率域激發極化法來探測水文地質情況。

利用電流聚焦激發極化法和震電效應法結合地震構造探測等綜合手段探測分析巷道前方水文地質信息。

四、隨掘隨探技術介紹

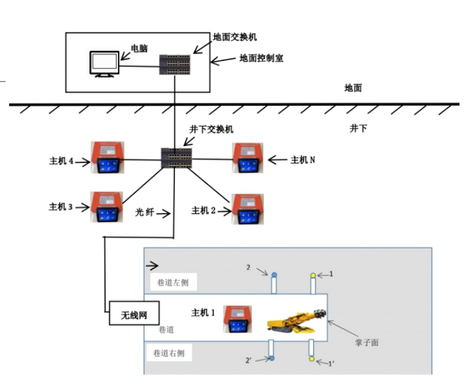

１、隨掘探測工作示意圖

圖1  隨掘地質超前地震、震電和電流聚焦綜合智能探測示意圖

２、隨掘探測方法：

(1) 1與2和1ˊ與2ˊ是安裝在巷道左右兩邦2米鉆孔深的地震、震電和電流聚焦的一體化傳感器，相距3米；

(2) 每隔３米探測一次，當掘進進尺達到３米時鉆一個２米深的鉆孔，所有傳感器平移３米后再進行下一次探測；

(3) 每次探測，設備自動采集２～３分鐘數據，然后通過無線網絡自動上傳；

(4) 地震與震電探測時，掘進機掘進１～２分鐘，電流聚焦探測時，掘進時停止掘進１～２分鐘。

(5) 一種隨掘智能探測系統可以由１~十幾個探測現場主機組成，完成一個煤礦各巷道的隨掘智能超前探測。

五、優點

1、電流聚焦的優點：

① 利用屏蔽場探測，克服了巷道的掘進機、錨桿錨網等金屬物質的干擾；

② 利用不同聚焦效應，克服探測點工作面的狹小問題，解決了不同深度的探測的問題；

③ 利用不同聚焦效應，克服了供電點的電極接地電阻不同而產生的人為干擾問題；

④ 利用屏蔽的主動場的觀測和分析，可以計算出探測區域的真實電阻抗和電容抗值，對分析探測區域的含水特性的準確性得到了極大的提高；

    ⑤ 現場實時展現探測成果自動進行預報分析。

2、震電效應探水的優點：

① 所有物探方法中對遠距離探水的唯一能探測含水體與探測點距離的一種物探方法；

② 它具有對探測多層水體并可以比較有效分層分析的能力；

③ 它是地震探測與找水探測最有效融合的探測方法。

3、隨掘隨鉆地震探測的優點：

① 利用隨掘、隨鉆破巖的振動，解決了較遠距離探測的震源問題；

六、技術指標：

◆ 探測方式：隨掘智能探測；

◆ 數據傳輸方式：網絡傳輸控制；

◆ 探測方法：地震、震電和電法耦合的３種方法于一體的探測方法；

◆ 超前探測深度：0～120米；

◆ 探測前方半徑：0～50米；

◆ 探測數據自動分析程度：達到85%；

◆ 防爆型式：礦用本質安全型，防爆標志：ExibI。

七、隨掘地質探測主要配置

DTC12.8礦用隨掘地質超前探測儀系統主要配置

八、探測效果

1、隨掘地震與震電效應效果

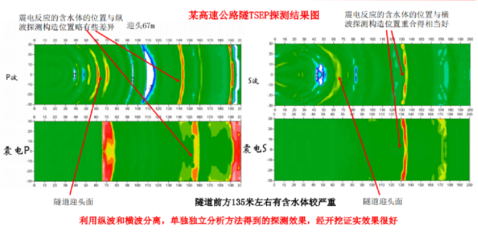

                                     圖２ 隨掘地震與震電效應效果示意圖

        圖３ 隨掘地震與震電效應效果3D顯示示意圖 　　　            圖４　隨掘地震與震電效應效果3D切片示意圖

2、隨掘電流聚焦激發極化探測效果

                                 圖５ 隨掘電流聚焦激發極化連續探測效果示意圖
