一、儀器簡介：

CXK12(B)礦用鉆孔成像儀是全新打造袖珍型電視成像儀，采用2000萬像素全景攝像、成像儀技術；圖像高保真，探頭內置高精三維羅盤，可以量測任意全方位傾角的鉆孔結構產狀角度；實現視頻錄像、拼圖成像、鉆孔軌跡測量、γ射線等多功能為一體的成像儀。剖面實時自動提取， 圖像清晰逼真， 深度自動準確校準，可對所有的觀測孔全方位、全柱面視頻錄制、軌跡及成像（垂直孔/水平孔/斜孔/俯、仰角孔）、自然伽馬測井曲線輔助劃分巖性。

二、儀器用途：

適用于工程地質、水文地質、地質找礦、巖土工程、礦山等部門；適用于垂直孔、水平孔和傾斜孔（俯角、仰角），錨索（桿）孔、地質鉆孔和混凝土鉆孔等各類鉆孔，可形成數字化鉆孔巖芯，永久保存，特別適合于無法取得實際巖芯的破碎帶地層：

 （1）用于工程水文地質：觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖；

 （2）用于礦產地質：觀測礦體礦脈厚度、傾向和傾角，鉆孔自身的傾向和傾角；

 （3）用于煤礦等礦山：觀測和定量分析煤層等礦體走向、厚度、傾向、傾角，層內夾矸及與頂板巖層的離層裂縫程度等；

 （4）用于混凝土：觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度；

 （5）用于管樁：觀測樁內的各種異常和缺陷, 定量分析接頭質量及破碎、斷裂、裂隙的長度、寬度及走向等；

 （6）用于地下管道：觀察管道內容物，定量分析管道裂隙及破碎、斷裂位置、長度、寬度及走向等；

 （7）用于水井維修：檢測井壁的裂隙、錯位、井下落物、濾水管孔堵塞及流砂位置等情況。

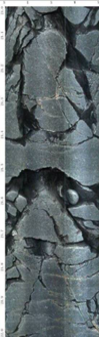

    本設備不僅能實時直觀地觀測到鉆孔內的各種結構構造，而且能將整個鉆孔進行視頻成像、鉆孔軌跡成像，并可現場成鉆孔展開圖和后期三維柱狀圖可以生動直觀地再現孔內結構體并進行定量分析。

三、主要指標：

1. 探頭攝像機：2000萬像素；

2. 軌跡測量精度：方向：360°，最高分辨精度0.1°；

　　          俯仰角：±90°，最高分辨精度0.1°；

　　　        橫滾角：±180°，最高分辨精度0.1°；

  3.伽馬射線：自然伽馬測井曲線輔助劃分巖性，找出煤巖分界點；

  4.傳輸線：U盤傳輸；

  5.探頭外徑：Φ24～Φ100；適用孔徑Φ28～Φ300；

  6.提升速度：>0.20m/s；

  7.內置電池： 鎳氫電，可連續工作8h；

  8.工作電流：小于710mA

  9.存貯單元：極速CF卡，標準配置32G(可擴展），可存貯2000余米的鉆孔圖像；

  10.工作電壓： 直流12V±5%；

  11.主機尺寸：288mm×225mm×94mm；

  12.重量：主機2.7Kg，探頭******5Kg；

  13.顯示方式：采用高清彩色液晶屏；

  14.可量測任意全方位傾角的鉆孔結構產狀角度；

  15.同時實現數字視頻、拼圖成像、鉆孔軌跡測量；

  16.適用孔深：深度線可根據可續需求生產，目前可測試孔深0～800米。
