jl-radar(a)鉆孔雷達檢測儀

产品单价：暫無價格
累计评价0

产品说明

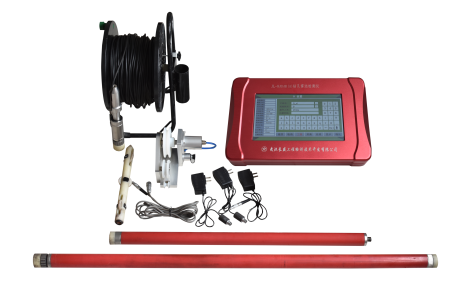

全套產品

一、儀器功能：

利用鉆孔雷達進行鉆孔周圍的地質探測。探測鉆孔周圍半徑0~30米范圍的地質情況（探測距離視巖層性質而定）。

二、儀器用途（應用范圍）：

適用于礦山、公路、鐵路、水利及國防等工程的鉆孔周圍地質探測及隧道地質鉆孔超前探測，主要探測內容有斷裂帶探測、空洞探測、含水地層探測、軟弱巖層探測和巖層等探測。

三、儀器原理簡介：

鉆孔地質地質探測成像儀是利用鉆孔進行鉆孔周圍地質鉆孔雷達反射成像原理，它包括雷達發射接收天線和主機。天線通過光纖與主機相連并進行數據采集、存儲、顯示、處理分析成像。雷達發射接收天線放置鉆孔中并以一定的速度掃描探測成像（見圖1、2），它向鉆孔周圍360度空間發射和接收反射信號；僅從一個鉆孔探測的圖像就可以計算分析反射體的距離，反射體是否是面狀的，立體狀的以及確定平面體和鉆孔的夾角等。

四、技術特點：

1、頻帶寬：75MHz～150MHz;

2、數字化天線，抗干擾能力強；

3、抗拉光纖數據傳輸，傳輸距離遠；

4、一鍵式操作，操作簡單方便；

5、發射功率大、接收靈敏度高，可探測較遠距離；

6、天線密封性好，耐壓值達2MPa，適用于干、濕孔探測；

7、軟件功能強達，適用國際通用數據格式；

8、天線自帶可充電電池，克服電纜線供電的干擾。

五、儀器技術指標：

天線頻率：70兆到150兆赫茲;

天線類型：偶極天線;
