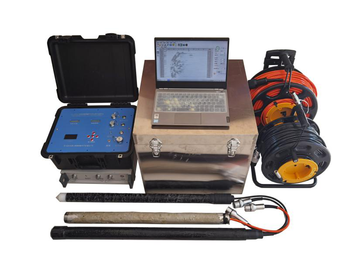

高頻大跨距編碼聲波CT成像儀介紹

一、高頻大跨距編碼聲波CT探測成像的優點：

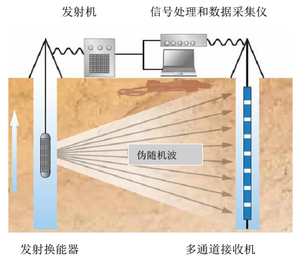

要提高CT探測精度就必須使用高頻聲波；但高頻聲波在地層中的衰減很快，無法進行大跨距穿透，使用“編碼聲波”能達到100米以上的跨距和小于1米的探測精度，同時，編碼聲波CT可以獲得“速度”和“衰減率”兩個信息。

從速度可以分析：地基的硬度、地層構造、地層分類；

從衰減率可以分析：地基的改良效果、空洞和障礙物、巖層的裂縫、礫石和滾石、地層的管道等。

主要技術指標：

◆ 輸入數據：輸入12～32通道；

◆ A/D分辨率：24bit；

◆ 發射信號：編碼聲波，發射頻率連續可調；

◆ 接收換能器帶寬：10Hz～25kHz，換能器直徑：50mm ；

◆ 編碼聲波發射機頻率：20Hz～10kHz；

◆ 發射換能器帶寬：100Hz～5kHz，換能器直徑：50～80mm；

◆ 探測距離：20～300m；探測深度：150m（更深的需訂制）；

◆ 電源：直流12伏電池供電。

四、用途：

工程地質勘察、障礙物（孤石、溶洞）探測、地基處理效果評價、工程質量檢測等。

采用高頻大跨距編碼聲波CT探測成像，可以大大減少鉆孔勘探數量，提高地層探測精度，節約工程勘察費用，提升工程勘察效率，為地下工程做到真正的精細探測。
