應用范圍：

1、鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測儀；

2、支盤樁的成孔質量檢測（孔徑、孔深、擴徑、縮經、傾向、垂直度、成渣厚度）成槽檢測；

3、所有地下連續墻施工質量檢測；

4、干濕孔一體探頭（干孔、濕孔均可測試）。

 二、工作原理：

JL-IUDS(C)智能超聲成孔質量檢測儀是根據超聲原理檢測成孔質量的專用設備。系統由主機、超聲波發射接收探頭、深度計數器及線架、電纜等組成、探頭在下放過程中按設置的測點距離均勻測試，每一測試點同時自動測試“+”字型二個剖面圖，探頭上的四組發射，接收換能器自動發射超聲信號，接收經孔壁發射的信號，反射信號到達時間反應孔徑大小，信號強度反應孔壁的特性。同時測試剖面的方位�？捎�(jì)算鉆孔的孔徑、垂直度和傾斜的方向。

三、系統特點：

1、探頭設計獨特，4組垂直布置，內置電子羅盤，防水性能好；

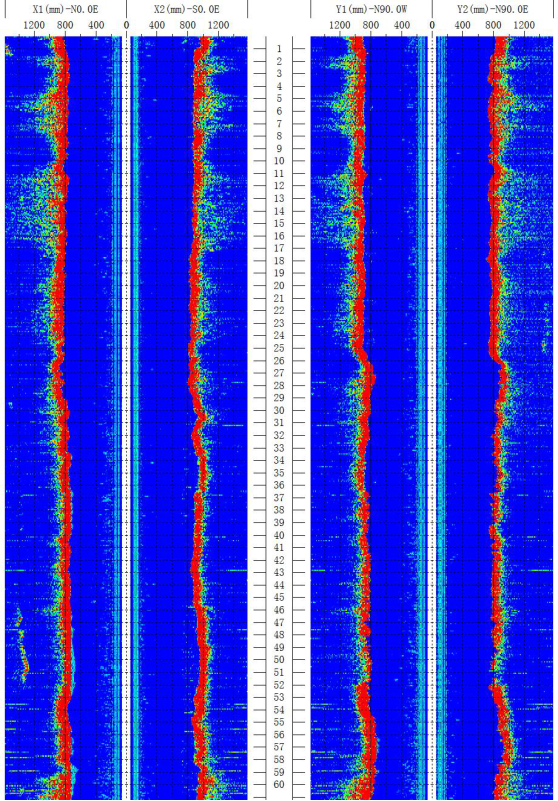

2、探頭自動實現“+”字二剖面的測試，并同時生成二個剖面圖；

3、深度計數器雙滑輪設計，有效防止電纜打滑，確保深度技數準確；

4、實時測試系統全智能化，只須升降探頭，自動完成按測點密度要求測試；

5、結果輸出系統內容豐富，功能強大;

○自動生成測試結果報告；

○實測過程回放

○自動判讀孔壁位置，并自動計算各測點孔徑值、偏移值和垂直度。

6、信號穿透力強，最大適應泥漿比重1.5g/cm³ （含沙氣泡較小）；含沙量最大7%。

7、報告輸出形式：Ecxel可現場直接打印、有恢度圖、波列圖、數表等模式。

8、儀器測試軟件功能強大、智能，一鍵式操作完成測試任務；

9、檢測全自動化，實現全自動升降、清洗電纜、全自動排線等功能；

10、探頭具有到底自停、到頂自動減速、自停功能。

11、承重線類型：4mm帶皮鋼絲繩，最大可承受200Kg,具有不起毛刺的優點。

12、全系統采用12V直流電工作，操作更安全、可靠。

13、具有實時監控探頭方向和姿態功能，并能測試每條測試剖面的具體方向及探頭觸壁段的鉆孔傾斜度和孔徑；

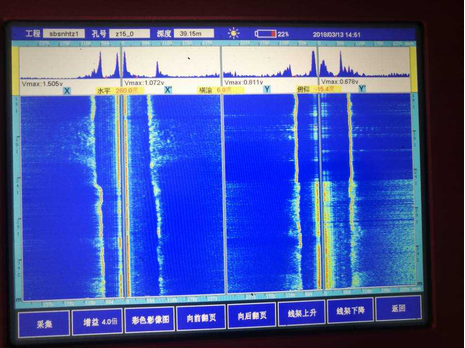

14、采用大功率超聲技術、適應泥漿比重范圍廣，測試距離大又沒有盲區，有波列、灰度、彩色色譜等數據顯示方式

技術參數：

1、操作系統：windows系統；

  2、掃描速度：≥20次循環/秒；

  3、頻帶寬度：1～600kHz；

  4、聲時準確度：≤0.1%；

  5、測量精度：0.1%F·S；

  6、測量范圍：450～10000mm; (孔徑/槽寬)；

  7、角度修正：內置電子羅盤；

  8、最大測量深度：150m ；

  9、最大深度分辨率：≤5mm，深度誤差：≤0.1%；

  10、最大泥漿比重：1.5g/cm3；

  11、數據導出：USB或平臺上傳；

12、記錄方式：彩色圖像以及黑白圖像、數據文件；

13、工作溫度：-20～+55℃；

14、防護等級：絞車：IP65，探頭：IP68；

15、供電模式：可外接移動電源使用,連續工作12小時以上；

16、升降速度：0～30m/min連續可調，具有緊急情況下快速提升功能；

17、自停功能：具備孔底自停和孔口自停功能；

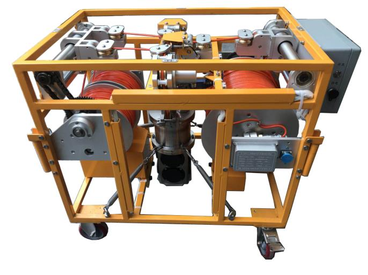

18、絞車外形尺寸：800×500×450 mm；

19、干、濕孔均可檢測。具有沉渣測定功能
