護欄立柱質量檢測儀

一、儀器用途：

新近安裝護欄立柱的質量檢測（護欄立柱長度）

二、工作原理：

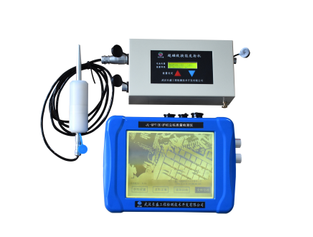

JL-GPT(B)護欄立柱質量檢測儀由采集儀、發射震源、檢波器和分析處理軟件組成。發射震源產生的彈性波，沿著護欄立柱傳播并向護欄立柱周圍輻射能量，檢波器檢測到發射回波，并由檢測儀對信號進行分析與存儲。反射信號的能量強度和到達時間取決于周圍或端部的灌漿狀況。通過對信號處理和分析，可以確定護欄立柱長度。

三、系統特點：

(1)采樣精度高：儀器數字采樣 AD 精度為 24 位；

(2)低功耗，連續工作時間長：儀器供電電壓最高只有 12.6 伏，儀器功耗0.8 瓦，電池充電一次可以使用 30 個小時；

(3)大存儲量：可存儲 10 萬條實測數據；

(4)對比性好：采用重復性好，大屏幕顯示，同時顯示三條曲線；

(5)便攜性好：整機尺寸：230mm×180mm×65mm,重 1.5Kg，可單人工作；

(6)界面美觀友好：儀器工作是全智能化輸入；

(7)分析軟件功能強大：能智能建立錨索模型及各種分析參數數據，有各種輔助分析功能，如：濾波、積分、微分、頻譜、小波分析及獨有的相位分析和反射波自動提取功能（依據軍事雷達信息捕作理論）；

(8)直接將檢測結果導入到 Excel，打印檢測結果圖表。

四、主要特性參數：

（1）檢測范圍：0.7m～6m；

（2）測量精度如下：

a）在鋼制護欄立柱的彈性波波速經過事先標定的前提下，檢測儀對未埋入地下的護欄立柱長度測試時，平均測量誤差不大于1%或不大于±2cm ；

  b）在鋼制護欄立柱的彈性波波速經過事先標定的前提下，檢測儀對已埋入地下的護欄立柱長度測試時，平均測量誤差不大于3%或不大于±6cm 。

（3）測試長度分辨力不低于1cm，聲時長度不確定度：<1％（護欄立柱長度大于 1m）；

（4）采樣間隔 3～200us，可靈活設置；

（5） 24 位 A/D 采樣，浮點放大；

（6） 16G固態電子盤；

（7） 8 寸1024×768真彩液晶屏；

（8）全部采用軍工級元器件，內置各種保護功能，性能穩定可靠；

（9）可采用多種激發震源（沖擊震源、大功率超磁聲波發射震源和手錘等）；

（10）專用護欄立柱檢波器；

（11）體積：230mm×180mm×65mm；

（12） 重量：1.5kg ，配有背帶，攜帶方便；

五、產品交貨清單：
