JL-UCID(B)相控超聲混凝土影像檢測儀（俗稱：混凝土“B超”）是用于混凝土工程施工、維護和維修的成像檢測，可以探測混凝土內部缺陷的裂縫、蜂窩、層間膠結等問題，并能測量混凝土結構體厚度及用混凝土橫波速度評價混凝土質量等問題。

應用領域：

1、工業、民用建筑工程的混凝土施工、維護及維修的檢測；

2、公路、鐵路橋梁、隧道和路面工程的混凝土施工、維護及維修的檢測；

3、水利、電力工程的混凝土施工、維護及維修的檢測；

4、飛機跑道、國防工程的混凝土施工、維護及維修的檢測。

檢測內容：

1、混凝土內部質量（空洞、裂縫、離析等缺陷）；

2、混凝土厚度；

3、預應力孔道灌漿效果；

4、混凝土澆注的層間膠結質量；

5、混凝土的橫波速度測試。

主要技術指標：

1、工作頻率：50～70kHz；

2、超聲換能器數量：4*12＝48（個）；

3、最小測量物體厚度：≥50mm；

4、最大測量物體厚度：≤2.3m；

5、最小缺陷識別尺寸：15mm左右；

6、工程平板尺寸：10.1寸；

7、運行內存：8G

8、存儲容量：128G；

9、數據端口：USB（1個）

11、電源：陣列探頭內置12伏鋰電池，主板內置可拆卸鋰電模塊，連續工作時間7-8小時；

12、工作溫度：－10℃～+50℃；

13、重量：6.7kg。

主要特點：

1、陣列式發射和相位天線接收系統；

2、干耦合、點接觸、高靈敏度超聲波換能器；

3、適應粗糙和不光滑的表面；

4、超聲橫波檢測并自動測量橫波速度；

5、程序放大、可調脈沖激發頻率；

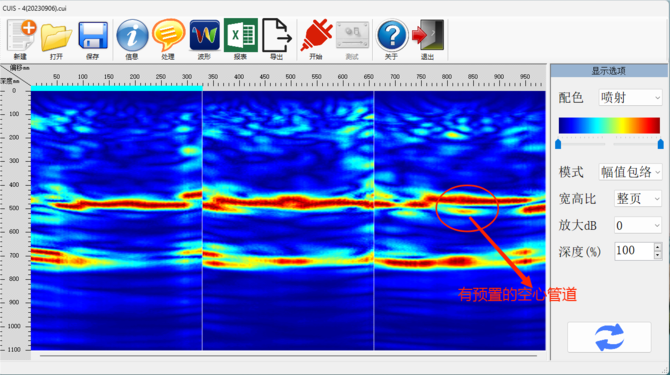

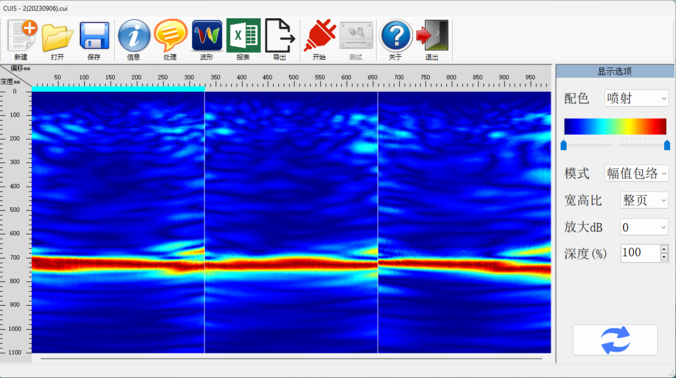

7、合成孔徑超聲即時成像、物體內部影像可視化；

8、定位被測物體內部缺陷坐標；

9、檢測成像斷面寬、效率高、準確性好；
10、被檢物體表面無需做高要求的準備；
11、獨立wifi無線連接實時采集、處理、存儲數據無需連線；

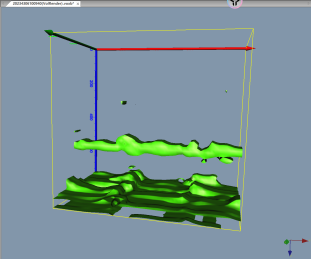

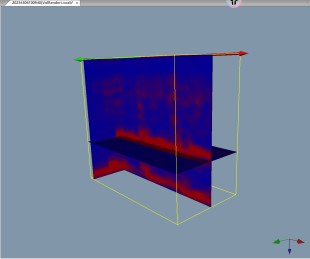

12、可分析顯示線、面、立體（3D）掃描影像結果；

13、大屏顯示、更能清楚的顯示影像細節；

14、中文界面、觸摸屏和熱鍵操作、使用簡便；

15、整體機箱、堅固耐用、防震。
