JL-PUID(A)水下混凝土超聲波影像檢測儀

應用實驗案例匯總

JL-PUID(A)水下混凝土超聲波影像檢測儀（俗稱：水下混凝土“B超”）是用于混凝土工程施工、維護和維修的成像檢測，可以探測混凝土內部缺陷的裂縫、蜂窩、層間膠結等問題，并能測量混凝土結構體厚度及用混凝土縱波速度評價混凝土質量等問題。

方法原理：

JL-PUID(A)水下混凝土超聲波影像檢測儀是根據超聲原理檢測評價混凝土質量的專業設備，系統由主機、平板電腦和連接網絡通訊電纜組成，主機的傳感器陣列發射超聲信號，接收混凝土的反射信號。如果混凝土內部有缺陷且缺陷的波阻抗界面足夠大時，一部分發射的超聲信號會被缺陷提前反射，由于路徑比底部短，缺陷處的反射信號會比底部的反射信號更早被接收到。反射信號到達時間、信號強度等反應混凝土的特性，再用軟件進行成圖分析，得出混凝土的質量評價。

一、南京秦淮河橋墩水下B超測試：

1、試驗?zāi)康模?/span>

本次實驗是針對檢測水下橋墩混凝土內部質量問題，采用JL-PUID(A)水下混凝土超聲波影像檢測儀搭載水下機器人平臺，對橋墩水下部分進行初步測試實驗，檢測橋墩厚度方向內部混凝土密實狀況及底部反射信號！

2、試驗場地介紹：

南京秣陵碼頭秦淮河大橋橋墩

3、實驗時間：

2024年1月11日11：30--15:00

4、試驗設計及實施方案：

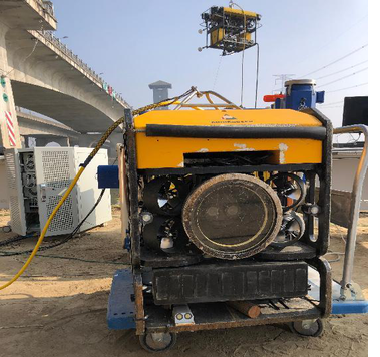

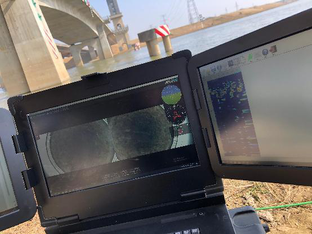

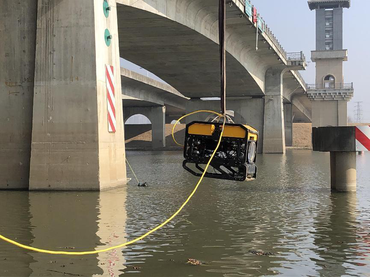

本次試驗由JL-PUID(A)水下混凝土超聲波影像檢測儀和水下機器人平臺配合完成：水下機器人行駛到指定被測混凝土面，貼緊被測面，超聲波陣列B超再對混凝土進行掃描，檢測數據通過機器人電纜內網線實時上傳到地面控制電腦，自動生成剖面彩圖；本次實驗為初步檢驗方案可行性，現場粗略移動機器人并測試混凝土的幾個采集點位！

計劃現場操作人員3名，JL-PUID(A)水下混凝土超聲波影像檢測儀一套，遨拓水下機器人平臺一套；

5、試驗數據及分析結果：（波速取經驗值4000m/s，因現場無法校準，測試深度可能存在一定誤差）

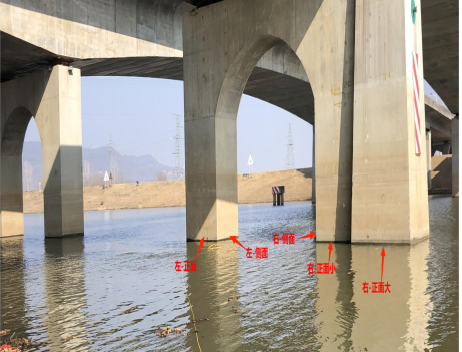

現場標記測試區域名稱示意：

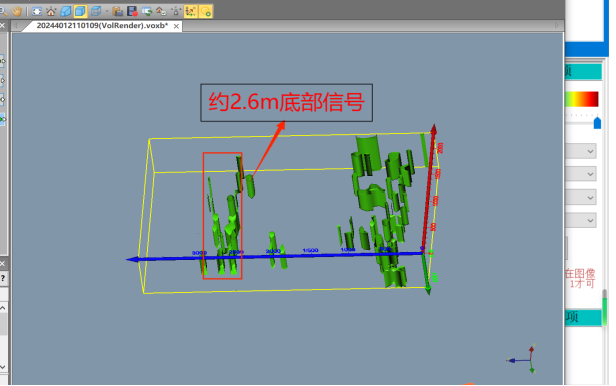

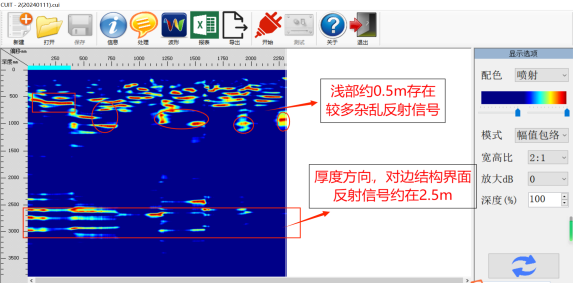

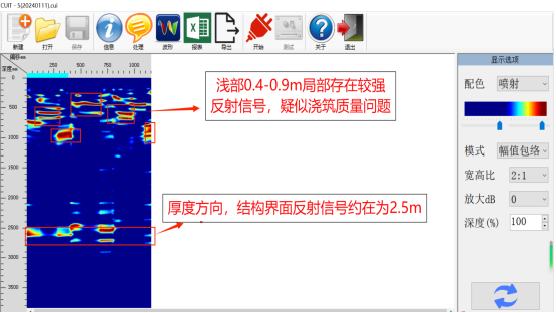

1）左邊-正面測試，水深-0.1m，水平移動測試，共2個測點剖面聲波彩圖如下：

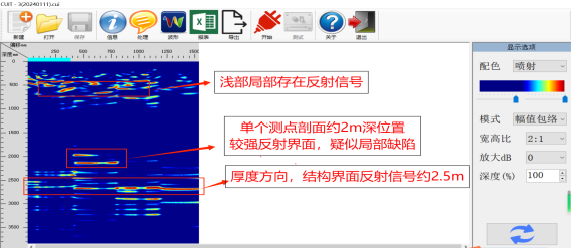

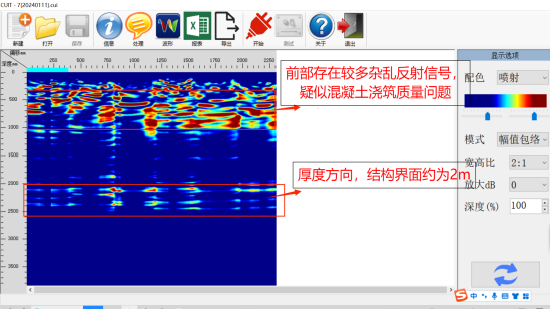

2）左邊-側面測試，水深-0.1m，實際b超探頭-0.7m,水平移動測試，共6個測點剖面聲波彩圖如下：

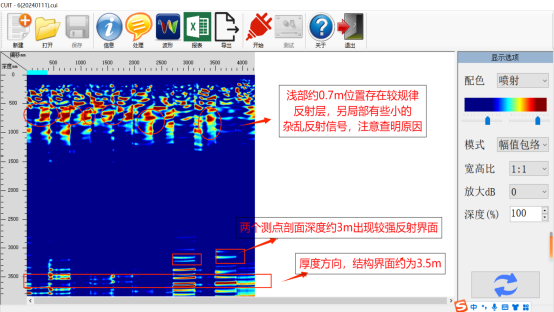

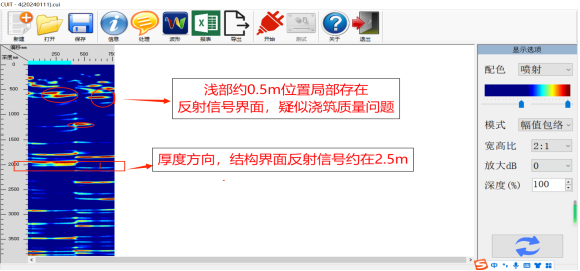

  左邊-側面測試，水深-1.2m,水平移動測試，共4個測點剖面聲波彩圖如下：

6、試驗小結：

本次實驗任務完成良好，實驗?zāi)康幕�本達到；

1）總共檢測水下橋墩混凝土面5處，各處厚度方向底部反射界面基本清晰可見（因無法有效校準波速，波速按照經驗值計算，厚度可能存在偏差）；

2）經水下實際操作，JL-PUID(A)水下混凝土超聲波影像檢測儀和水下機器人能夠共用網絡光纖、電腦主機、配合完美，操作簡單，信號互不受干擾！
