YCS800礦用本安型瞬變電磁儀

產品簡介:

YCS800礦用本安型瞬變電磁儀，主要用于煤礦井下或工程隧道掌子面超前及側壁探測。該儀器具有發射電流大，抗干擾能力強、探測距離長、接收分辨率高、測量精度高、體積小、重量輕、攜帶方便、人機交互式等特點，可準確、高效地提供掌子面前方80m～120m范圍內的地質（水文地質）情報資料，為隧道掘進施工提供安全保障。

產品詳情:

1、應用領域：

YCS800礦用本安型瞬變電磁儀主要用于礦山、地鐵、高鐵、公路隧道掌子面前方及隧道側壁的地質超前（水文地質）探測。也可用于礦藏體探測

2、技術特點：

1)      可預報隧道掌子面前方及周邊80米~120米范圍內，含水斷層、裂隙水、溶洞含水等情況。

2)      電路集成度高，主機集接收和發射功能于一體，結構緊湊、體積小、重量輕、攜帶和操作方便。無需外接大體積發射機。

3)      發射電流大，性能強，探測距離遠。

4)      一體化線圈。（發射、接收線圈一體，體積小，現場操作簡單，便攜耐用。）

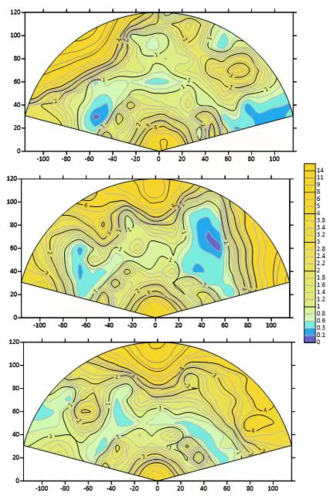

5)      二維成像，三維模擬成像。對探測的隧道掌子面前方情況，一目了然。

6)      探測精度高，分辨能力強，采樣快捷高效，技術性處于國內領先水平。

7)      高分辨率真彩顯示屏，觸摸屏和鍵盤輸入方式，人機交互式操作界面，觸摸顯示，智能機型，容易上手操作。

三、技術指標：

1)      線圈規格：1m×1m、1.5m×1.5m、2m×2m、5m×5m(可定制)；

2)      發射電流：1~5A；

3)      電流脈沖寬度：10ms、20ms、40ms；

4)      關斷時間：0.1us-20us（與線圈電感相關）；

5)      發射波形：雙極性矩形波；

6)      發射頻率：2.5Hz、3.125Hz、6.25Hz、12.5Hz、25Hz、62.5Hz、75Hz、400Hz、800Hz；

7)      發射電壓：7.5~12V；

8)      疊加次數：1-65536 ；

9)      測道數：3000；

10)  AD轉換器：24 位；

11)  采樣間隔：2us；

12)  最小信號分辨率：1uV；

13)  存儲容量：256GB；

14)  端口：USB2.0、WI-FI；

15)  電源工作時間：8小時。

16)  顯示器：10英寸彩色液晶屏，觸摸控制；

17)  外形尺寸：356mm×240mm×61mm；

18)  主機重量：5.0kg；

產品配置
